Upínací systém Vemaco Spannfix

Revoluce v opláštění komínů bez nutnosti vrtání








Inovativní a zcela revoluční řešení pro opláštění komínů BEZ VRTÁNÍ do komínového tělesa.

Inovativní a zcela revoluční řešení pro opláštění komínů.

Hlavní přednosti systému:

  • Bez vrtání do komína: Upínací mechanismus využívá 4 nerezové rohy spojené ocelovým lankem a upínacím pastorkem. To eliminuje potřebu vrtání či hmoždinkování přímo do komínového tělesa.
  • Rychlá a snadná montáž: Díky promyšlené konstrukci je instalace rychlá a efektivní. Spannfix šetří váš čas a náklady na práci.
  • Vysoká odolnost a bezpečnost: Jednotlivé komponenty jsou vyrobeny z nerezové oceli a hliníku.
  • Pryč se složitým řešením: Již není potřeba vymýšlet složité svislé konstrukce z latí nebo profilů. V jednoduchosti je cesta.

Objednávka zde

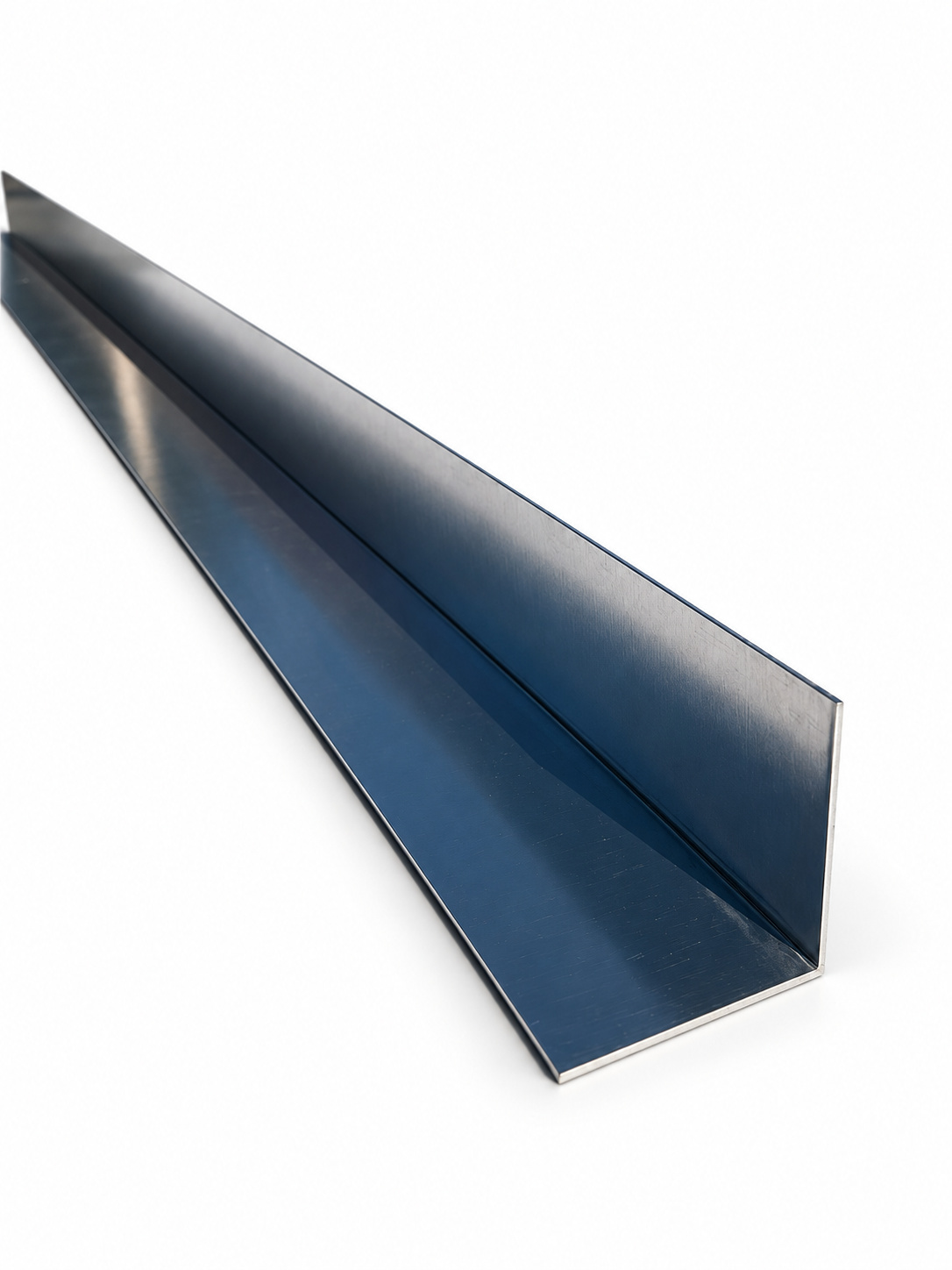

Před montáží je potřeba Zaměřit komín Výšku, obvod, tvar a polohu vůči hřebeni. Navrhnout profily Délky svislých L profilů a plošných omega profilů

Kategorie

Potřebujete poradit? Neváhejte nám napsat, rádi Vám pomůžeme.

Upínací systém – princip a výhody

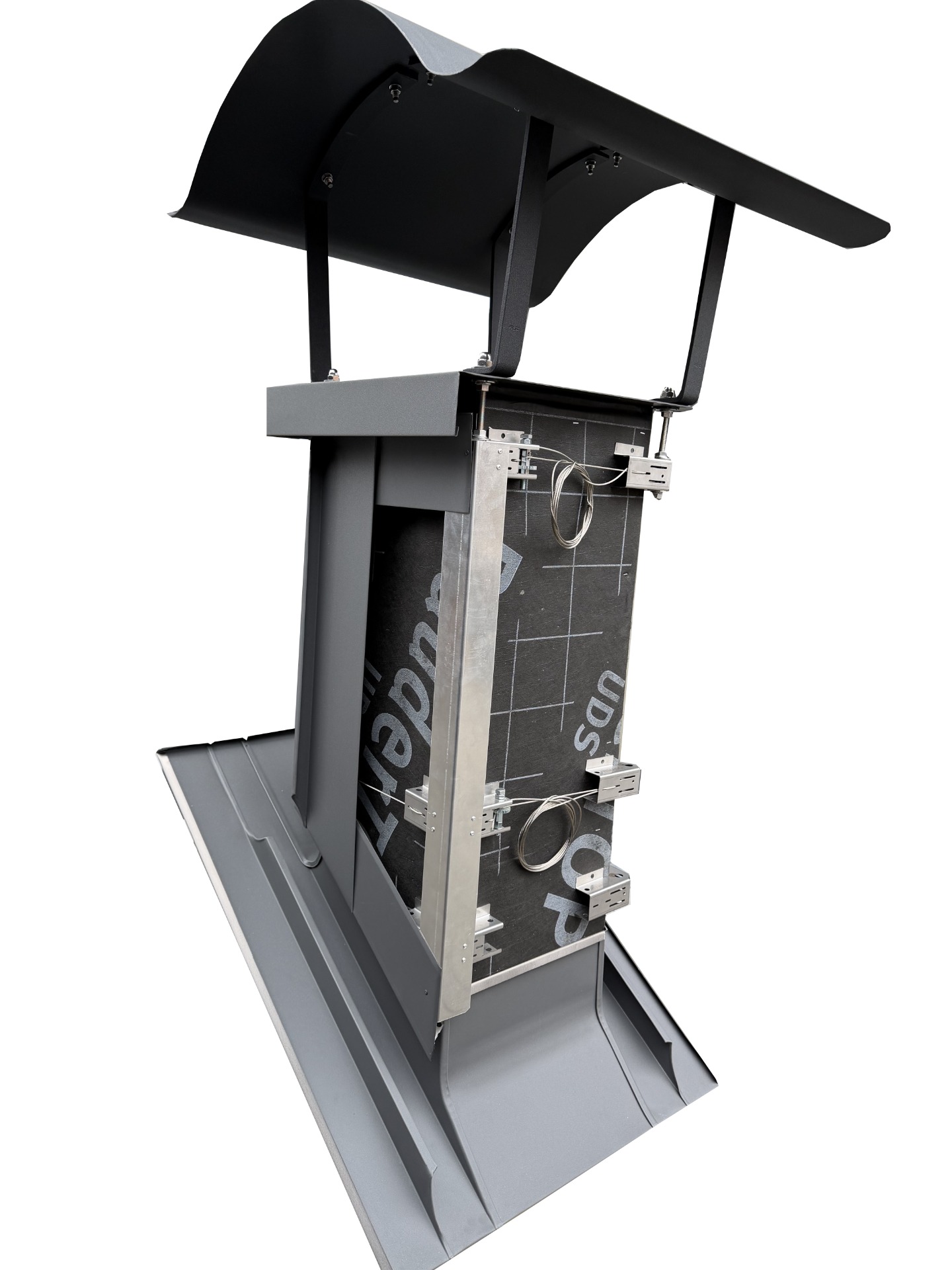

Vemaco Spannfix je inovativní upínací systém pro kovovou konstrukci předsazeného, odvětraného opláštění komínových těles. Montuje se bez vrtání a hmoždinek do komína.

1.  Bez zásahu do komína

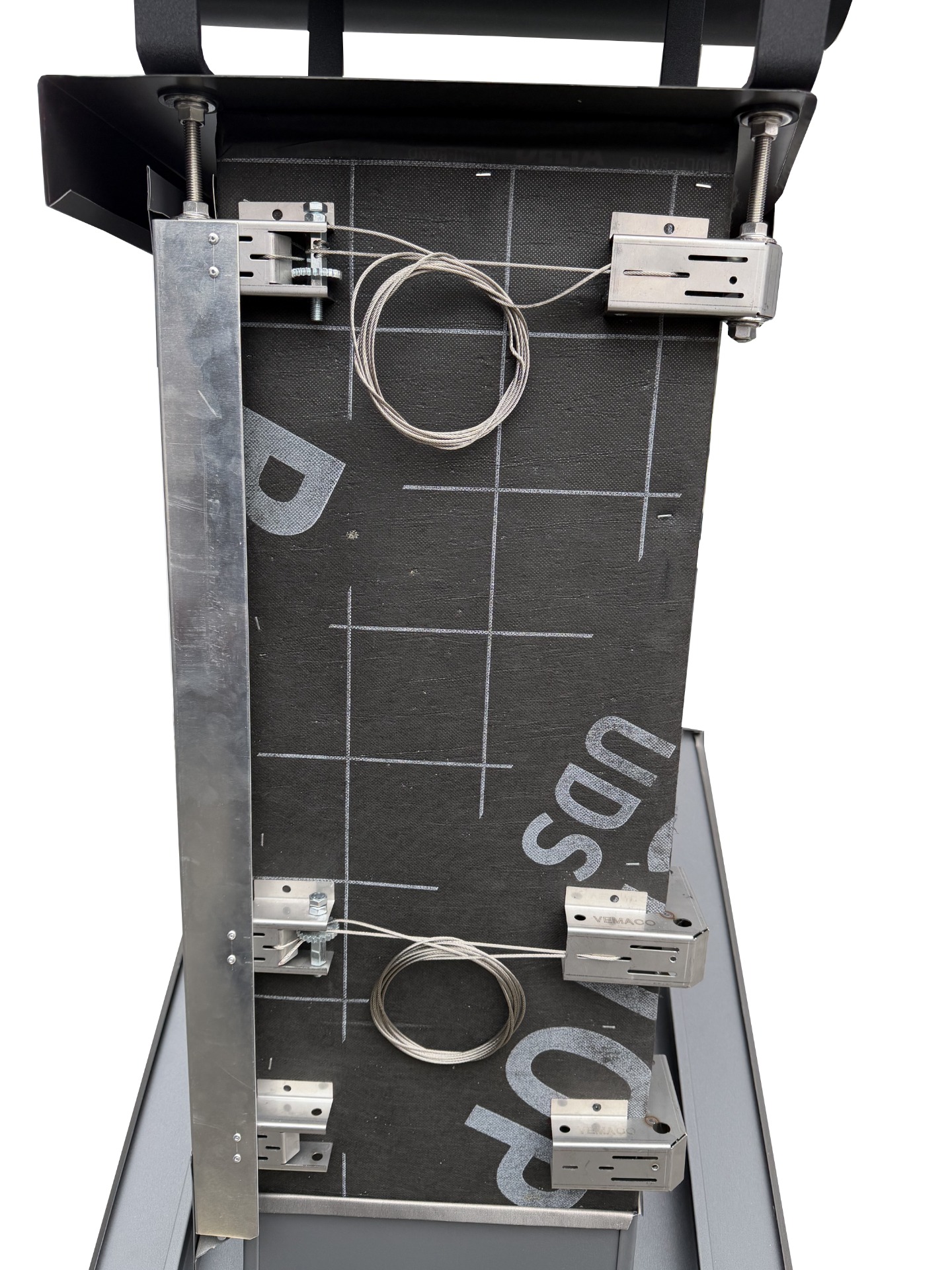

Čtyři nerezové rohy propojené lankem se upevní dotažením pastorku. Není nutné vrtat přímo do komínového tělesa.

2. Rychlejší montáž

Jasně definovaný postup omezuje složité vyměřování a sestavování individuální konstrukce přímo na střeše.

3. Odvětrané opláštění

Spannfix je určen pro předsazené a odvětrané opláštění komína

4. Kovová konstrukce

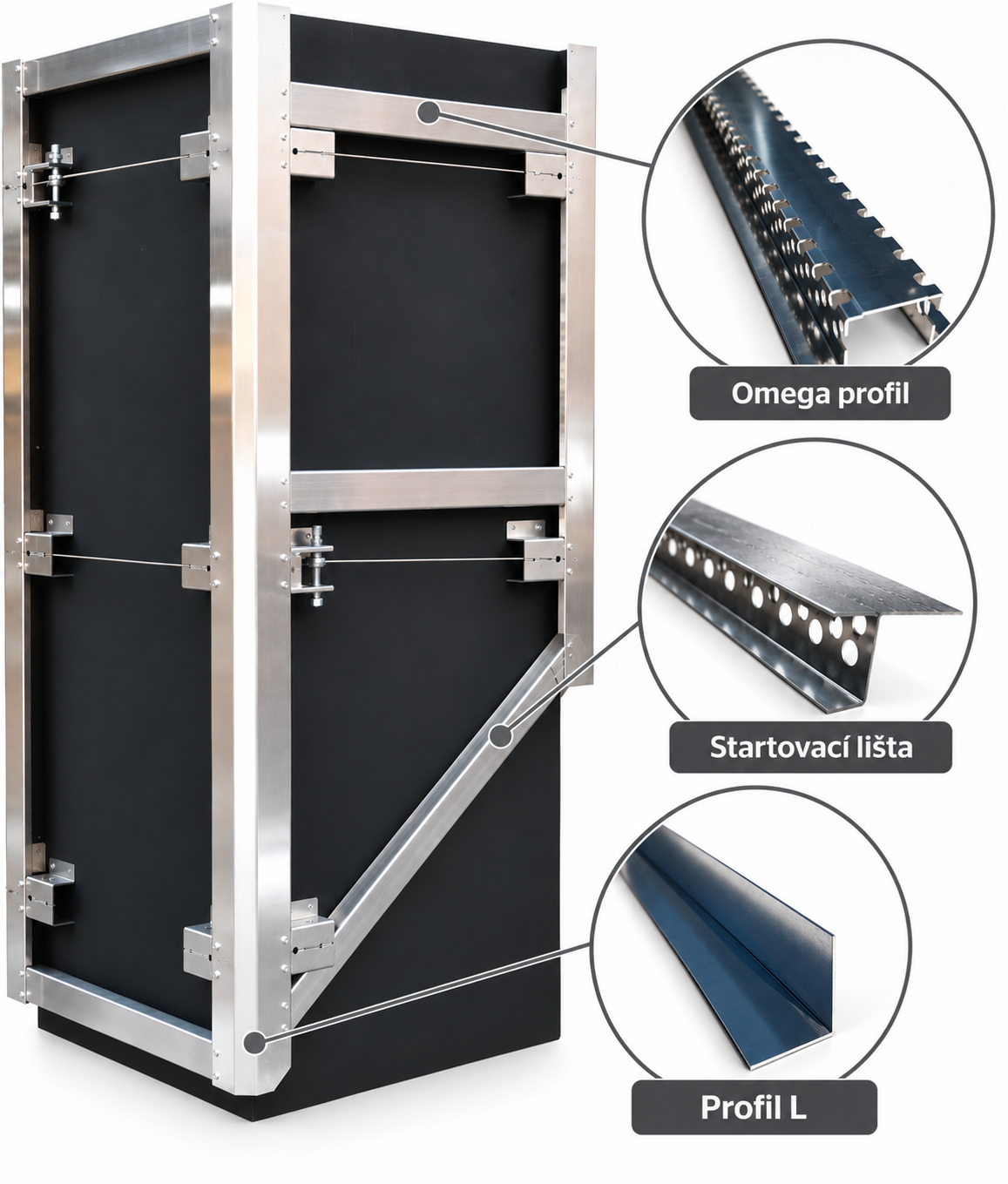

Po upevnění Spannfix pásů se k nerezovým rohům namontují hliníkové profily pro následné opláštění.

Z čeho se skládá 1 Spannfix pás

Z čeho se skládá jeden Spannfix pás 4× nerezový roh • upínací zařízení s pastorkem • nerezové lanko délky 4,5 m .

Z čeho se skládá jedna Spannfix Sada

 2x spannfix pás (8× nerezový roh • 2x upínací zařízení s pastorkem • 2x nerezové lanko délky 4,5 m) 2x distanční prvek na okapové straně

Doporučený počet Spannfix pásů podle výšky

Do 1,50 m 2× Spannfix pás pro výšku do 1,50 m

Do 2,10 m 3× Spannfix pás pro výšku do 2,10 m

Do 2,90 m 4× Spannfix pás pro výšku do 2,90 m

Rozestup pásů přibližně 60–70 cm; konkrétní rozmístění závisí také na výšce komína a sklonu střechy.

Montáž ve třech krocích

  • 1.  Upnutí kolem komína Sestavy se nasadí v rozestupech přibližně 60 až 70 cm a dotažením lanka se bezpečně upevní.
  • 2.  Montáž hliníkových profilů Na nerezové rohy se připojí připravené hliníkové profily.
  • 3.  Finální opláštění Pevná a rovná konstrukce je připravená pro dokončení stěn komína a návaznost dalších klempířských prvků.



PODROBNÝ MONTÁŽNÍ NÁVOD

Povolte šroub. Umístěte všechny čtyři rohy pomocí lanka na komín. Lanko nejdříve napněte rukou, poté otáčejte šroubem ve směru hodinových ručiček. Klíč 13 mm. Nyní se lanko napne přes pastorek, přičemž uslyšíte hlasité cvakání! Jakmile cvakání přestane, přestaňte utahovat (točit klíčem)! Nyní zajistěte šroub protimatkou. Pokud by bylo potřeba větší napnutí, použijte diagonální šroub, tj. ten druhý šroub v pásu. Otáčejte ho proti směru hodinových ručiček! Důležité! Napněte lanko jen natolik, aby se nerezové rohy nedeformovaly! Namontováním podélných a příčných spojek, vznikne samonosná a stabilní rámová konstrukce.
